國防科技大學三號院籃球場風雨棚膜結構(一))
日期:2017-06-15
分享至:

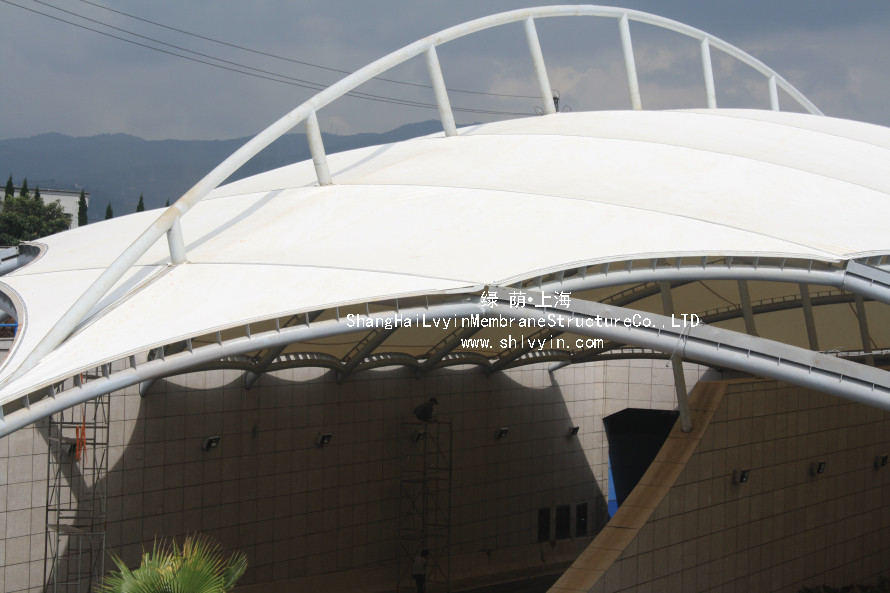

國防科技大學三號院籃球場風雨棚膜結構工程位于該校軍體文化活動中心南側,是國內最大的采用膜結構覆蓋的籃球運動場。該工程膜覆蓋面積約13500平方米,平面軸線最長152.1m,最寬處標高20m,最大跨度34m,柱距19.6m。可同時容納30支籃球隊進行比賽和訓練。整個棚蓋結構由鋼索、膜、鋼結構主拱桁架梁、次拱桁架梁、平面桁架及支撐系統組成的索膜組合式結構體系。膜材選用德國杜肯進口PVDF及部分高透光PTFE膜材鋼材選用Q235B鋼板、高頻焊管或無縫鋼管,混凝土選用商品混凝土。
以平面桁架和主拱弧形鋼桁架為界,將整個膜棚蓋分為15個大單元和17個采光小單元。膜單元單體最大展開面積約830平方米,每個膜單元通過與主拱桁架梁、柱間桁架和次桁架硬邊界螺栓連接。在相鄰的兩架主拱桁架梁之間布置5道桁架次梁,一方面增大鋼結構體系及膜面的剛性,有效的抵御外部荷載作用,另一方面使膜棚蓋形成波浪起伏式膜單元造型。
